Supports pour panneaux photovoltaïques : ils se choisissent selon la taille du panneau
Le support n'est pas un accessoire générique : il est dimensionné pour une plage de puissance, qui correspond à une plage de dimensions. Un profilé pour un panneau de 50W ne soutient pas un module de 180W, et ce n'est pas seulement une question de poids : la surface exposée au vent change, ce qui, sur les structures au sol, est la contrainte la plus sévère. Avant de commander, vérifiez donc la puissance de votre panneau et le type de montage que vous devez réaliser.
Tableau de sélection
| Où devez-vous monter | Support |
|---|---|

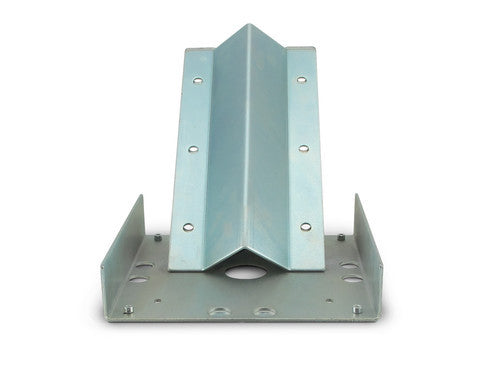

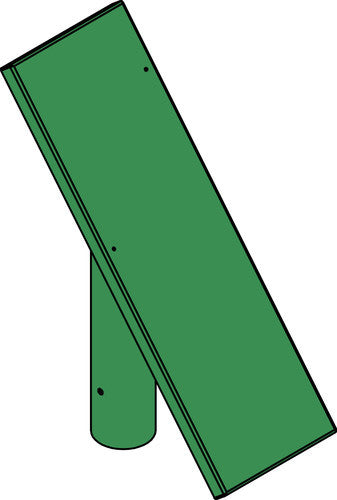

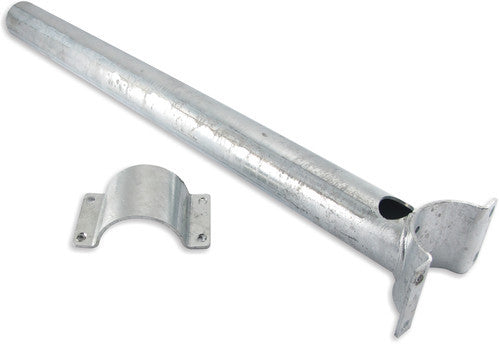

| Sur un mât existant (éclairage, caméra, répéteur) | Élément de tête de mât, dans les versions pour panneaux de 15/27/50W ou 70–180W |

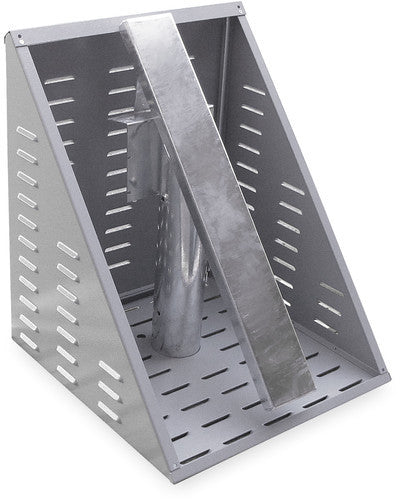

| Sur un mât, avec batterie à loger en hauteur | Tête de mât porte-batteries pour mâts ø 80–90 mm |

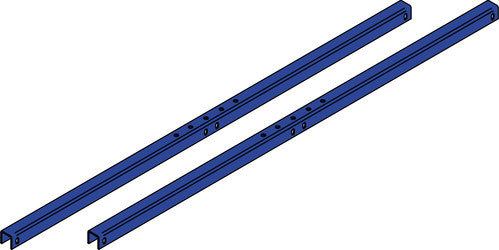

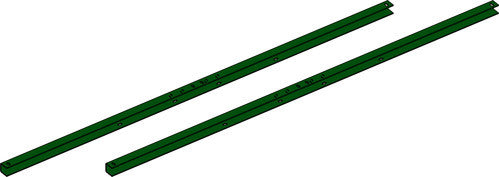

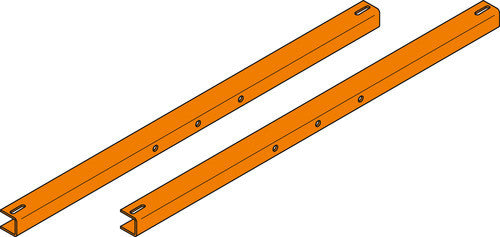

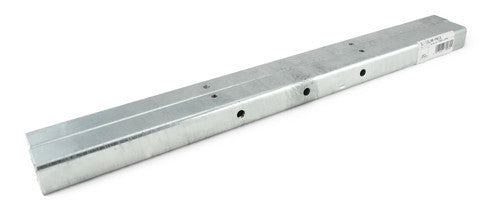

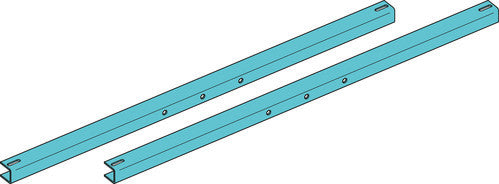

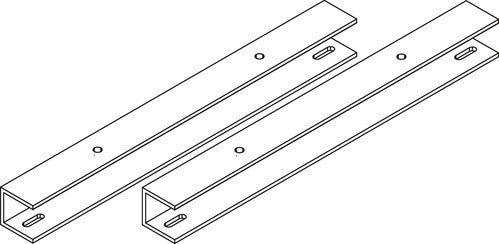

| Au sol ou au mur, avec inclinaison fixe | Paire de profilés galvanisés ou équerres triangulaires, selon la taille du panneau |

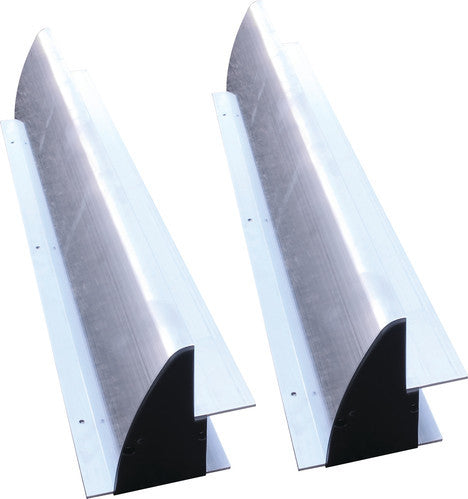

| Sur le toit d'un camping-car ou d'un véhicule | Supports en aluminium dédiés, légers et à profil bas |
| Sur la rambarde d'un balcon | Équerres réglables pour photovoltaïque de balcon |

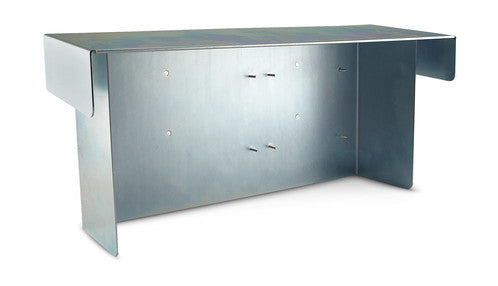

| Régulateur de charge à fixer près de l'installation | Support dédié pour régulateurs |
Galvanisé ou aluminium
L'acier galvanisé est le choix pour les installations fixes au sol, sur mât ou au mur : il coûte moins cher, est très rigide et le zinc protège de la corrosion pendant des années. L'aluminium pèse beaucoup moins et est ce qu'il faut là où le poids compte vraiment, typiquement sur le toit d'un camping-car ou sur des structures légères. En milieu marin, l'aluminium a également un meilleur comportement face au sel.
Inclinaison : ce qui compte vraiment
Un panneau incliné produit sensiblement plus qu'un panneau posé à plat, car il reçoit le rayonnement de manière plus directe et parce que la pluie le lave au lieu d'y laisser de la poussière et des dépôts. Sur les installations fixes, l'inclinaison optimale dépend de la latitude et de la période de l'année que vous souhaitez privilégier : plus raide pour favoriser l'hiver, plus étendue pour l'été. Sur les camping-cars, le compromis aérodynamique prévaut, et l'on accepte un rendement inférieur.
Le conseil de l'expert. Le panneau doit être fixé en pensant au vent, pas au poids. Un module incliné est une voile : sur une structure au sol ou sur un mât, la poussée peut largement dépasser le poids du panneau lui-même, et les défaillances que nous voyons concernent presque toujours l'ancrage en aval du support — la cheville dans le mur, le socle, le collier sur le mât — et non le support en lui-même. Utilisez de la visserie inox, vérifiez le serrage après le premier hiver et ne laissez jamais les câbles posés ou pendants : ils doivent être fixés à la structure avec des colliers résistants aux UV, sinon ils s'effritent en deux saisons.
Questions fréquentes
Comment savoir quel support il me faut ?
Partez de la puissance du panneau, qui détermine la plage dimensionnelle, et vérifiez toujours les mesures réelles du module par rapport à l'entraxe du support. Deux panneaux de même puissance mais de fabricants différents peuvent avoir des encombrements légèrement différents.
Puis-je monter deux panneaux sur un seul support ?
Uniquement si le support est expressément prévu pour la configuration double : il existe des profilés dimensionnés pour deux modules côte à côte. Doubler la charge sur une structure conçue pour un seul module signifie travailler hors spécifications, et avec le vent, c'est exactement ce qu'il ne faut pas faire.
Les supports incluent-ils la visserie ?
Cela dépend du produit : l'équipement est indiqué sur la fiche de chaque article. La fixation en aval — chevilles pour le mur, équerres pour le mât, ancrages au socle — doit de toute façon être choisie en fonction du support sur lequel on intervient et n'est jamais incluse.
Faut-il une autorisation pour installer un panneau sur un mât ou dans le jardin ?
Cela dépend de la commune, de la présence de contraintes paysagères et de la taille de l'installation. Pour les petites installations en site isolé, les procédures sont généralement simplifiées, mais la vérification doit être faite au cas par cas auprès du service technique compétent.
Le support pour camping-car se colle-t-il ou se visse-t-il ?
Cela dépend du toit du véhicule. Sur de nombreuses cellules modernes, on préfère le collage structurel avec des adhésifs spécifiques, pour ne pas percer le toit et ne pas créer de points d'infiltration. C'est un choix à évaluer sur le véhicule, pas dans le catalogue.
Voir aussi panneaux photovoltaïques, câble solaire et connecteurs photovoltaïques.
