Connecteur RJ45 : traversant ou traditionnel, et pour quel câble
Le connecteur est l'embout que l'on sertit à l'extrémité du câble réseau. Cela semble être une pièce banale, mais trois détails déterminent si le sertissage tiendra ou si, après six mois, la prise commencera à perdre des paquets : la catégorie, le type de conducteur qu'il doit accueillir et le fait qu'il soit traversant ou non.
Pourquoi le connecteur traversant change la donne

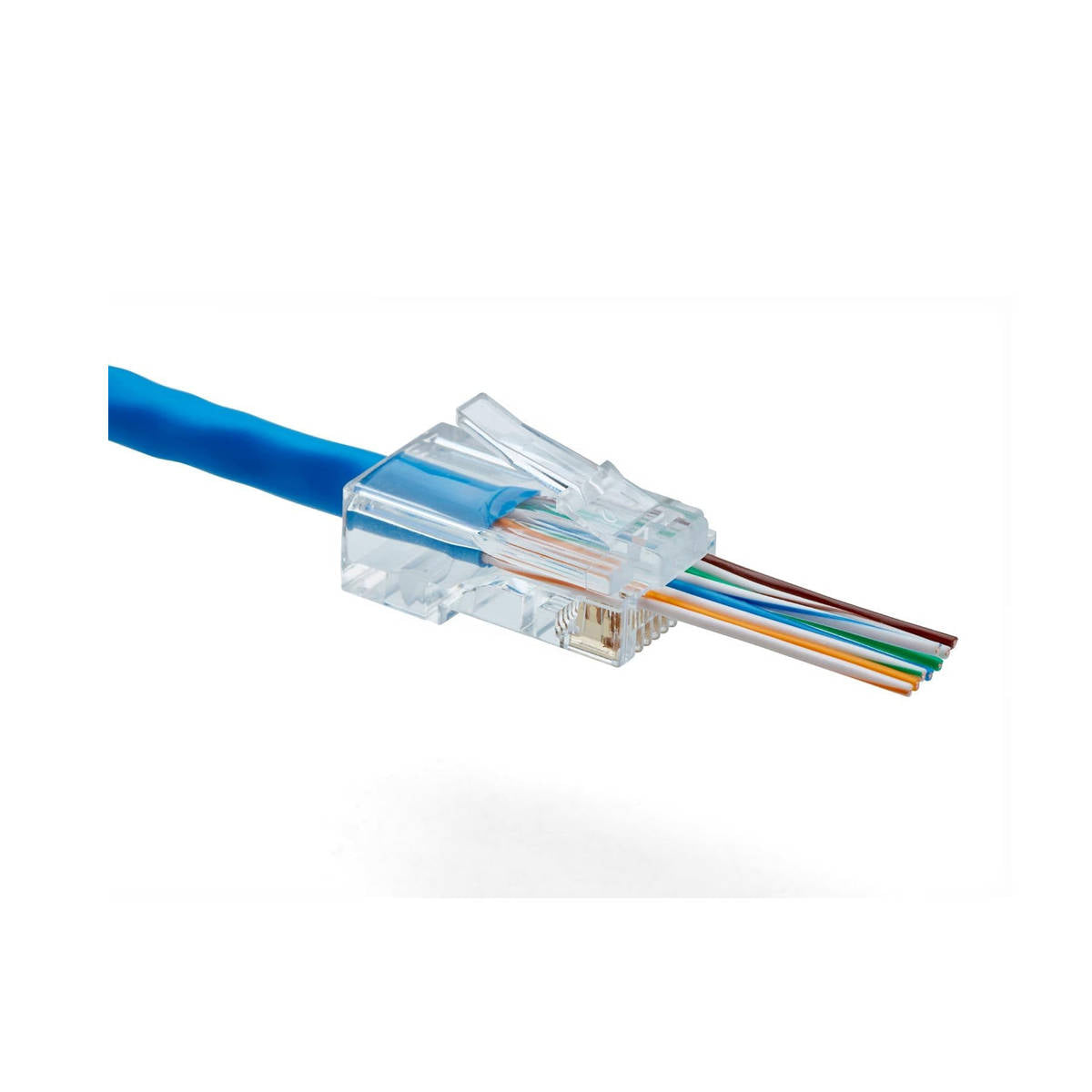

Avec un connecteur traditionnel, les conducteurs doivent être coupés à la longueur exacte avant de les insérer, et l'on ne voit pas s'ils sont tous arrivés au fond : si l'un d'eux reste trop court, le contact ne se fait pas et tu ne t'en aperçois qu'au moment du test. Avec un connecteur traversant, les fils sortent par la pointe, donc tu les vois, tu vérifies l'ordre des couleurs à l'œil nu et tu ne sertis qu'ensuite : la pince coupe l'excédent à ras en un seul geste. Sur une installation avec de nombreuses terminaisons, la différence en termes de temps et d'erreurs est substantielle. Il faut cependant une pince à sertir équipée d'une lame pour connecteurs traversants : une pince traditionnelle ne coupera pas les fils en excès.
Tableau de sélection
| Câble à terminer | Connecteur |
|---|---|

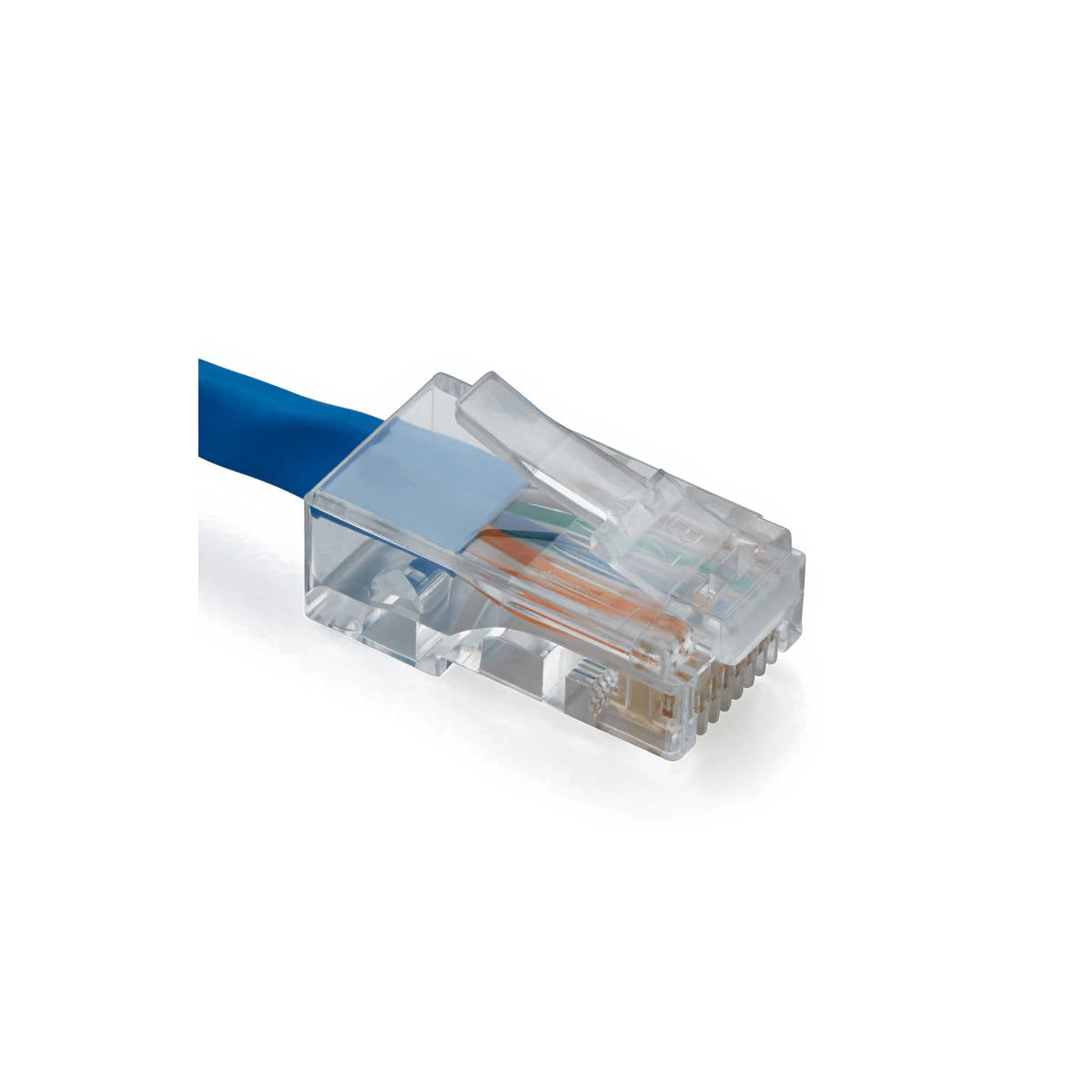

| Cat. 5e, installations existantes et connexions Gigabit | Connecteur RJ45 8 pôles Cat. 5e, pour conducteurs rigides et multibrins |
| Cat. 6, nouveaux câblages et performances supérieures | Connecteur RJ45 8 pôles Cat. 6 traversant, pour conducteurs rigides et multibrins |

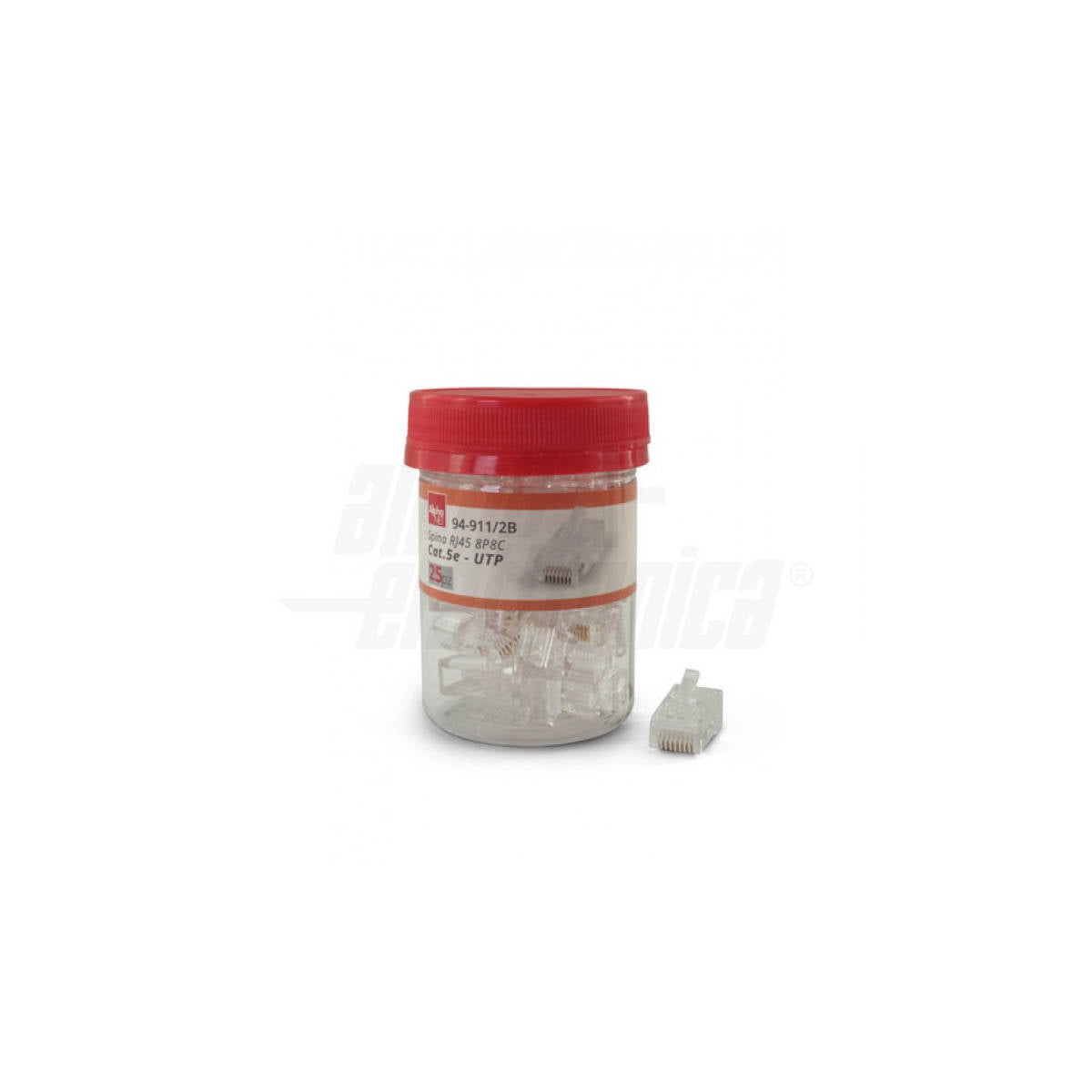

Les connecteurs figurant au catalogue sont vendus en pot de 25 pièces : le conditionnement adapté pour une installation, pas pour une réparation isolée. Prévois quelques pièces de rebut — les premiers sertissages sont souvent ratés, même par les professionnels.
Rigides et multibrins : pourquoi c'est important
Les contacts à lame du connecteur doivent percer l'isolant et mordre le cuivre. Un connecteur conçu pour des conducteurs rigides possède des lames qui s'enfoncent dans le fil plein ; celui pour multibrins possède des lames qui enserrent le faisceau de fils fins. Les connecteurs indiqués pour les deux, comme ceux du catalogue, présentent une géométrie de contact efficace dans les deux cas : c'est ce qu'il faut quand on a sur le chantier des bobines de câble rigide pour la pose fixe et du câble souple pour les cordons de brassage.
Le conseil de l'expert. Deux erreurs que nous voyons continuellement. Primo : détorsader trop les paires. La torsion doit être maintenue jusqu'au plus près du connecteur — deux centimètres de paires dénudées suffisent à faire chuter les performances en dessous de la catégorie du câble, et le test le révélera même si "ça fonctionne quand même". Secundo : la gaine doit entrer dans le connecteur et rester bloquée sous la languette de maintien. Si elle reste dehors, la traction sur le câble s'exerce directement sur les conducteurs et la terminaison cède avec le temps. Dernière chose : utilise le même schéma de couleurs (T568A ou T568B) aux deux extrémités du câble, et sur toute l'installation.
Questions fréquentes sur les connecteurs RJ45
Puis-je utiliser un connecteur Cat. 6 sur un câble Cat. 5e ?
Oui, cela fonctionne sans problème : la performance du tronçon reste celle du câble. L'inverse — connecteur Cat. 5e sur câble Cat. 6 — limite la connexion à la catégorie inférieure et annule l'investissement réalisé sur le câble.
Faut-il une pince spéciale pour les connecteurs traversants ?
Oui. La pince pour connecteurs traversants possède une lame qui coupe les conducteurs à ras du connecteur pendant le sertissage. Avec une pince traditionnelle, les fils dépassent et doivent être coupés manuellement, avec le risque de les laisser désalignés.
Quelle est la différence entre T568A et T568B ?
Ce sont deux séquences de couleurs différentes, toutes deux valides. Ce qui compte, c'est d'utiliser la même séquence aux deux extrémités du câble : des câbles avec des schémas différents aux deux bouts résultent en un câblage croisé, ce qui, sur les appareils modernes avec auto-MDIX, fonctionne tout de même mais rend l'installation imprévisible à documenter.
Le connecteur convient-il aussi pour un câble blindé ?
Uniquement s'il s'agit d'un connecteur blindé, avec une coque métallique qui met à la terre le blindage du câble. Sur un câble S/FTP terminé avec des connecteurs non blindés, le blindage reste déconnecté et n'assure aucune fonction.
Comment savoir si le sertissage est réussi ?
Avec un testeur de continuité pour câbles réseau, qui vérifie broche par broche. À l'œil nu, on vérifie que les huit conducteurs arrivent bien au fond, dans l'ordre, et que la gaine est bloquée par la languette : si l'un de ces trois points ne correspond pas, recommence le sertissage.
Voir aussi pinces à sertir, câble ethernet en bobine et prises RJ45 pour appareillage mural.
