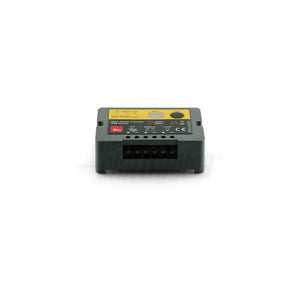

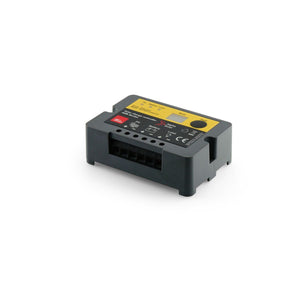

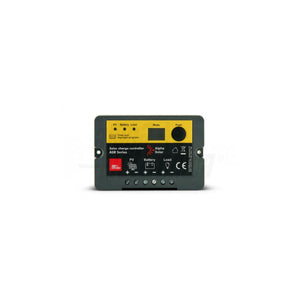

Regolatore di carica PWM 10A 12 e 24V
Regolatore di carica per pannelli solari ( ASR010 e ASR020) ottimizzano la ricarica delle batterie da pannelli solari in impianti in fotovoltaici in isola. Sono dotati di riconoscimento automatico della batteria 12V o 24V e di 18 programmi per il controllo dell’uscita carico facilmente impostabili tramite pulsante. La funzione crepuscolare permette il riconoscimento giorno/notte dalla tensione dei pannelli per l'accensione del carico.
Caratteristiche generali
Funzione crepuscolare: riconoscimento giorno/notte dalla tensione dei pannelli.
Timer programmabile per l'accensione automatica del carico come luci notturne. Timer programmabile tramite pulsante.
Accensione automatica al tramonto o all'alba per un numero di ore programmabili.
Possibilità di accensione del carico manualmente.
Visualizzazione delle impostazi
oni tramite display
Modalità di carica PWM (modalità larghezza d'impulso).
Regolazione automatica stato di carica della batteria.
Compensazione in temperatura della carica.
Si consiglia l'utilizzo di pannelli specifici per applicazioni ad isola a bassa tensione.

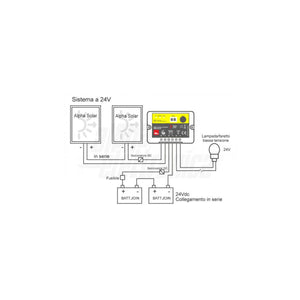

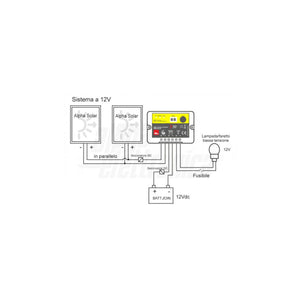

Collegamento interno con positivo comune.
Dati tecnici
Tensione di batteria: 12V/24V automatico
Ingresso pannelli:
Massima tensione a pannelli a circuito aperto: 50V
Corrente massima in ingresso: 10A
Corrente massima in uscita: 10A
Autoconsumo: 12mA
LVD 12V/24V: 11V (regolabile da 9V a 12V) / 22V (regolabile da 18V a 24V)
LVR 12V/24V: 12,6V (regolabile da 11V a 13,5V) / 25,2V (regolabile da 22V a 27V)
Fine carica: 13,8V (regolabile da 13V a 15V) / 27,6V (regolabile da 26V a 30V)
Riconnesione del carico: 12,6V (25,20V)
Tensione minima disconnessione batteria (LVD): 11,1V (22.2V)
Protezioni
Corto circuito pannelli e del carico in uscita
Sovraccarico pannelli e del carico in uscita
Corrente inversa notturna
Sovratensioni sul carico
Sovratemperatura
Disconnessione tensione minima batteria
Disconnessione tensione massima batteria
L'inversione delle polarità sia dei pannelli che delle batterie, possono danneggiare irreparabilmente il regolatore. Danno non in garanzia
Caratteristiche meccaniche
Temperatura ambiente consentita: -25°C/55°C
Grado di protezione: IP20
Sezione cavi consigliati: 4mm²

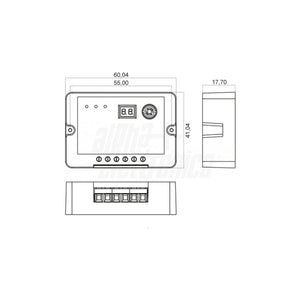

Dimensioni (LxWxH): 60,04x41,04x17,70
Timer uscita carico
E' possibile configurare il timer dell'uscita carico impostando tramite il display un valore da 00 a 18.
Caratteristiche Generali
| Collegamento interno |
Positivo comune |
|
Potenza massima pannelli (batt. 24V) |
240 W |
| Corrente di ricarica max |
10 A |
|
Tensione massima pannelli |
50 Vdc |
| Display Interno |
Display LED 7 segmenti |
|
Tensione batteria max |
28,6 Vdc |
| Tensione batteria min |
10 Vdc |
|
Tensione di Sistema Nominale |
12V, 24V |
| Potenza massima pannelli (batt. 12V) |
120 W |
|
Marca |
Alpha Solar |
|
|
|
|
|
Caratteristiche Meccaniche
| Grado di protezione |
IP20 |
| Materiale contenitore |
Plastico |
