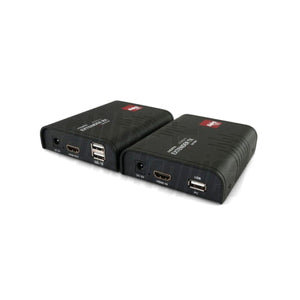

La coppia di extender over ip costituita da un trasmettitore e un ricevitore permettono di aumentare la distanza massima per trasportare il segnale video in alta definizione hdmi (1080p) che esce dalla porta hdmi di una sorgente come per esempo lettori blu-ray, computer ed anche per decoder sky HD verso uno o più monitor tv. La distanza massima è di 120mt , la risoluzione supportata è la 1080p a 60hz.
Il nuovo modello extender CT375/11 viene utilizzata in particolare quando una postazione (workstation o pc fisso) sono distanti dalla postazione di lavoro dotata di monitor. Questa coppia supporta la funzione KVM che permette di collegare una tastiera e mouse al ricevitore in modo da poter comandare a distanza il pc.
L'utilizzo di extender KVM è sempre più diffusa e segue di pari passo il nuovo layout degli uffici più recenti dove la scrivania personale è stata sostituita da postazioni condivise.
Ogni dipendente/collaboratore può utilizzare qualunque postazione, effettuare il log-in e iniziare a lavorare.
Il segnale video in uscita dal PC viene collegato al trasmettitore, così come il cavo USB trasporta i dati per la tastiera e il mouse.
L'exdenter over ip può funzionare in due modalità:

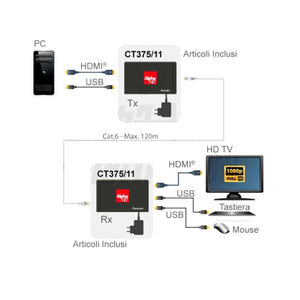

Collegamento Punto-Punto: Il trasmettitore è collegato direttamente al ricevitore tramite un cavo lan cat.6

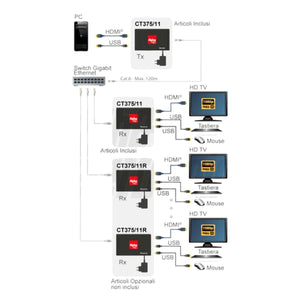

Collegamento Punto-Multipuno: Il trasmettitore è collegato ad un switch gigabit all'interno di una rete lan (Cat.6) esistente e più ricevitori. In questo caso è necessario acquistare i ricevitori supplementari.
Quando, come per l’esempio riportato qui a lato, le postazioni N sono maggiori di uno sarà necessario utilizzare più ricevitori CT375/10R.
Il numero massimo di postazioni collegabili dipende dalla larghezza di banda della rete LAN alla quale il CT375/10 viene collegato.
NOTA BENE: requisiti fondamentali per il corretto funzionamento sono l'uso di cavi ethernet cat.6 e la presenza di uno Switch GIGABIT 10/100/1000 con supporto al Multicast IGMP. Prezzo orientativo per questi switch 60 - 70 euro
L'extender hdmi è alimentato (due alimentatori inclusi), questo permette al trasmettitore e al ricevitore di inviare il segnale amplificato ed equalizzato per ottenere le migliori prestazioni senza perdita di segnale.
Specifiche
- Coppia di moduli plug-and-play, TX + RX
- Estensione su singolo cavo CAT.6 IEEE-568B
Risoluzione HDMI Supportata
640x480@60Hz, 800x600@60Hz, 1024x768@60Hz,
1280x720@60Hz, 1360x768@60Hz, 1440x900@60Hz,
1400x1050@60Hz, 1680x1050@60Hz, 1920x108060Hz
Formato audio supportato
PCM (44,1KHz, 48KHz)
- Distanza di trasmissione del segnale:
- max 120m (1080p 12bit), utilizzando cavo CAT.6
- max 100m utilizzando cavo CAT.5e
- max 80m utilizzando cavo CAT.5
Specifiche HDMI
- Bluray e HD DVD in Full HD (1080p)
- Larghezza di banda fino a 10.2Gbps
Attenzione
- Per il corretto funzionamento dei dispositivi lo switch Gigabit Ethernet deve supportare il multicast IGMP.
- Installazione plug and play, nessun driver o software richiesto
Contenuto confezione
1 x Trasmettitore
1 x Ricevitore
2 x Alimentatori 5Vdc 1A (conn. 5,5-2,1mm positivo centrale)
1 x Cavetto USB da spina tipo A a spina tipo A
* Distanza massima di tratta definita dallo standard ethernet 802.3ab 1000Base-T(TX).
Distanza Extender |
120 m |
Tecnologia |
Over IP (LAN) |
Tipo Extender |
HDMI® |
