Cablaggio ottico: prima di tutto, che connettore hai?
Nel cablaggio in fibra la compatibilità non si gioca sul marchio ma su tre parametri che devono coincidere: tipo di connettore (SC, LC, FC, ST), tipo di lucidatura (PC, UPC o APC) e tipo di fibra (monomodale 9/125 oppure multimodale 50/125). Se anche uno solo dei tre non torna, il collegamento non funziona o perde segnale. Qui trovi bretelle, pigtail, bussole da pannello, connettori rapidi, scatole di terminazione d'appartamento e transceiver.
Il colore ti dice già quasi tutto
Sulla fibra vale una convenzione internazionale che semplifica la vita. Il corpo del connettore verde significa APC (lucidatura angolata a 8°); blu significa UPC o PC (lucidatura piana). La guaina gialla indica fibra monomodale OS2, la arancione multimodale OM2, la acquamarina multimodale OM3. Un connettore verde e uno blu non si accoppiano correttamente: l'aria fra le due facce genera riflessione e il collegamento degrada.
Tabella di scelta
| Cosa devi fare | Cosa ti serve | Dettaglio da verificare |
|---|---|---|
| Collegare il modem alla presa ottica di casa (FTTH) | Bretella monomodale 9/125 OS2, in genere SC/APC | Corpo verde su entrambi i lati; lunghezza reale del percorso |
| Terminare una fibra nuda in cassetto o scatola | Pigtail (un solo connettore) da giuntare | Serve giuntatrice a fusione o giunto meccanico |
| Terminare in cantiere senza giuntatrice | Connettore rapido (fast connector) SC/APC o SC/PC | Serve cleaver e spellafili dedicati |
| Unire due fibre già connettorizzate | Bussola da pannello (adattatore) simplex | Flangia con o senza fori, secondo la staffa |
| Portare la fibra dentro casa in modo ordinato | Scatola di terminazione ottica 2, 4 o 8 porte | Versione da parete o su barra DIN |

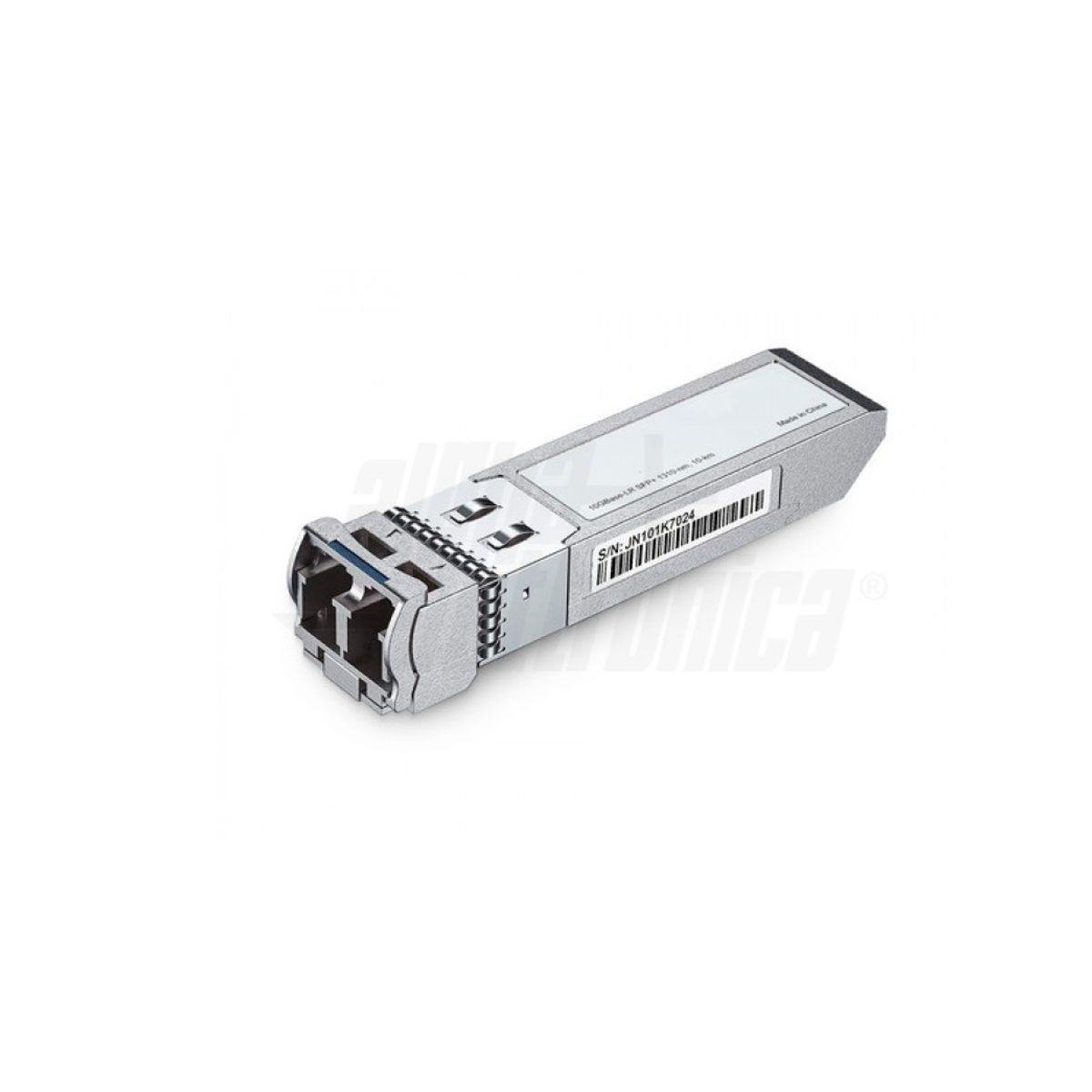

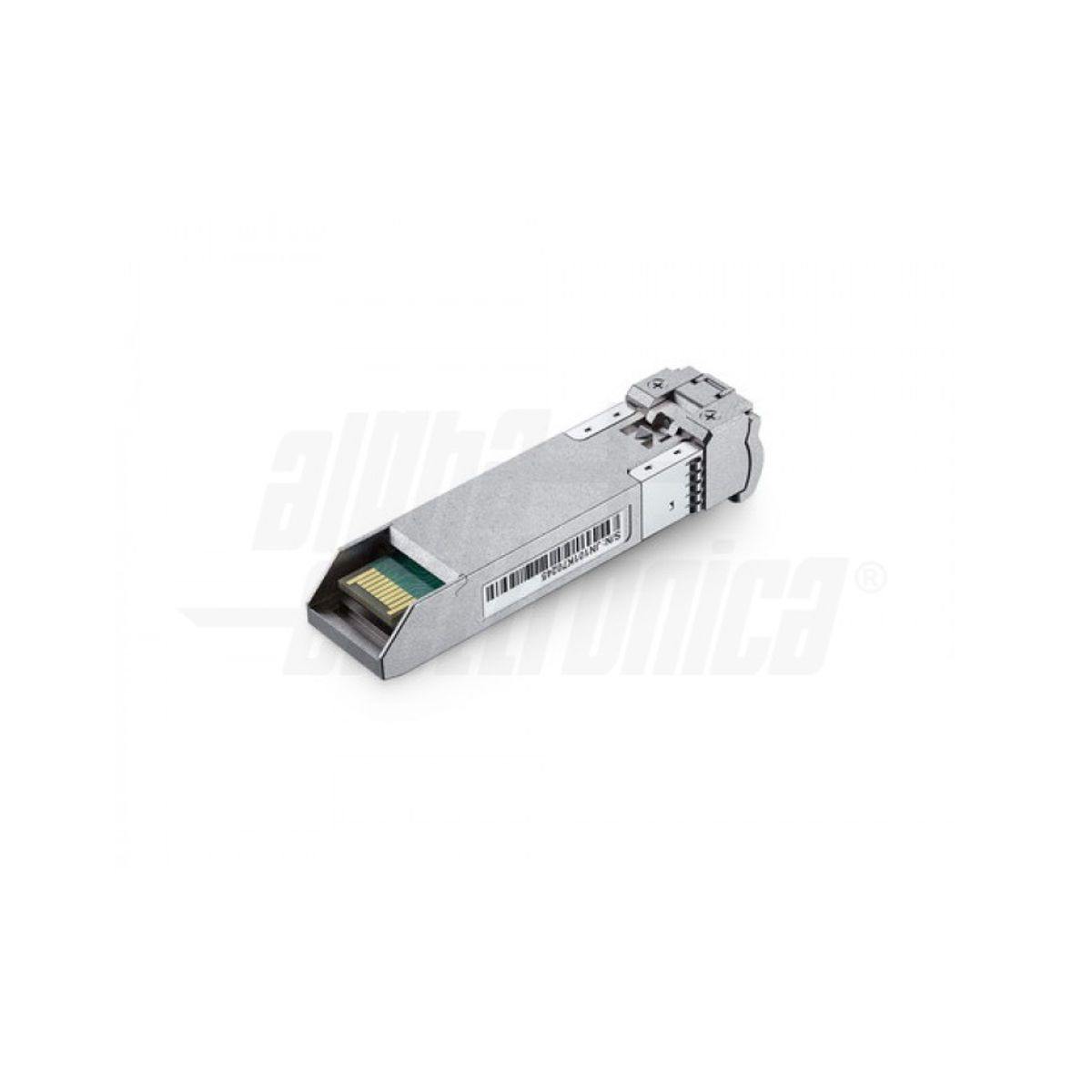

| Portare la fibra su uno switch | Modulo transceiver SFP+ LC | SR per brevi tratte, LR per lunga distanza |
Monomodale o multimodale
La monomodale 9/125 (OS2) ha un nucleo sottilissimo e viaggia per chilometri senza degradare: è quella degli operatori telefonici e quindi di tutte le connessioni FTTH domestiche. La multimodale 50/125 (OM2, OM3) ha nucleo più largo, costa meno in apparati ed è pensata per tratte brevi dentro un edificio o fra rack di uno stesso data center. Non sono intercambiabili: collegare una monomodale a un apparato multimodale non funziona.
La sigla LSZH sulla guaina indica un materiale che in caso d'incendio non propaga la fiamma e non sviluppa fumi acidi. È il requisito richiesto per le posture interne agli edifici, soprattutto nelle vie di esodo.
Il consiglio del banco. Le fibre non si piegano come i cavi di rete. Sotto un certo raggio di curvatura il segnale si perde, e il danno spesso non è visibile a occhio: il collegamento sembra fatto ma la linea è lenta o cade. Quando fai passare una bretella dietro un mobile, lascia curve ampie e non usare mai fascette strette. E non guardare mai dentro il connettore di una fibra attiva.
Cosa trovi in questa sezione
Bretelle e pigtail nelle combinazioni SC, LC, FC e ST, monomodali e multimodali: la gamma completa è nella pagina bretelle e pigtail in fibra ottica.
Bussole da pannello SC-APC e SC-UPC, con o senza sportellino di protezione, flangia corta o con fori di fissaggio.
Connettori rapidi SC/APC e SC/PC per terminare in campo senza giuntatrice a fusione.
Scatole di terminazione d'appartamento da 2, 4 e 8 porte, a parete o su barra DIN.
Attrezzi dedicati: spellafili a tre fori e cleaver di precisione, che trovi anche fra l'attrezzatura per cablaggio.
Transceiver SFP+ per il collegamento in fibra degli apparati di networking.
Domande frequenti sul cablaggio ottico
Che differenza c'è tra APC e UPC?
La faccia terminale della ferula. Nell'UPC è lucidata piana, nell'APC è inclinata di 8 gradi: quell'angolo devia la luce riflessa fuori dal nucleo e riduce sensibilmente la riflessione di ritorno. Per questo l'APC è lo standard su FTTH e reti passive. I due tipi non vanno accoppiati fra loro.
Posso usare una bretella SC/APC dove c'era una SC/UPC?
No. Anche se il connettore entra meccanicamente nella bussola, il contatto fra una faccia inclinata e una piana lascia un'intercapedine d'aria che degrada il segnale. Verifica il colore: verde con verde, blu con blu.
Qual è la differenza tra bretella e pigtail?
La bretella (patch cord) ha un connettore a entrambe le estremità e serve a collegare due apparati già predisposti. Il pigtail ha un solo connettore e dall'altro lato la fibra nuda, destinata a essere giuntata alla dorsale dentro un cassetto ottico.
Serve la giuntatrice a fusione per terminare la fibra?
È la soluzione migliore per qualità e durata, ma non l'unica: con un connettore rapido, uno spellafili dedicato e un cleaver di precisione si termina in campo senza fusione. Il taglio dev'essere però perfettamente perpendicolare, altrimenti la connessione perde.
Come pulisco un connettore ottico?
Solo con panni o penne di pulizia specifici per fibra, mai con alcol generico o aria compressa. Una singola particella di polvere sulla ferula basta ad attenuare il segnale in modo evidente: sulla fibra la pulizia non è pignoleria, è parte del lavoro.
