Cavi di alimentazione IEC: guarda la sigla, non la forma
Quasi tutti i cavi di alimentazione degli apparecchi elettronici seguono lo standard IEC 60320, che assegna a ogni connettore una sigla: C13, C14, C19, C20, C5, C6, C7, C8. Quella sigla dice tutto — forma, numero di poli e corrente massima. Se sai quale presa ha il tuo apparecchio, hai già finito di scegliere. Regola generale: i numeri dispari (C13, C19, C5, C7) sono i connettori femmina, quelli sul cavo; i numeri pari (C14, C20, C6, C8) sono le prese maschio montate sull'apparecchio. Un cavo per un PC con presa C14 sarà quindi un cavo con connettore C13.
Tabella dei connettori IEC
| Sigla | Nome comune | Poli | Dove lo trovi |
|---|---|---|---|

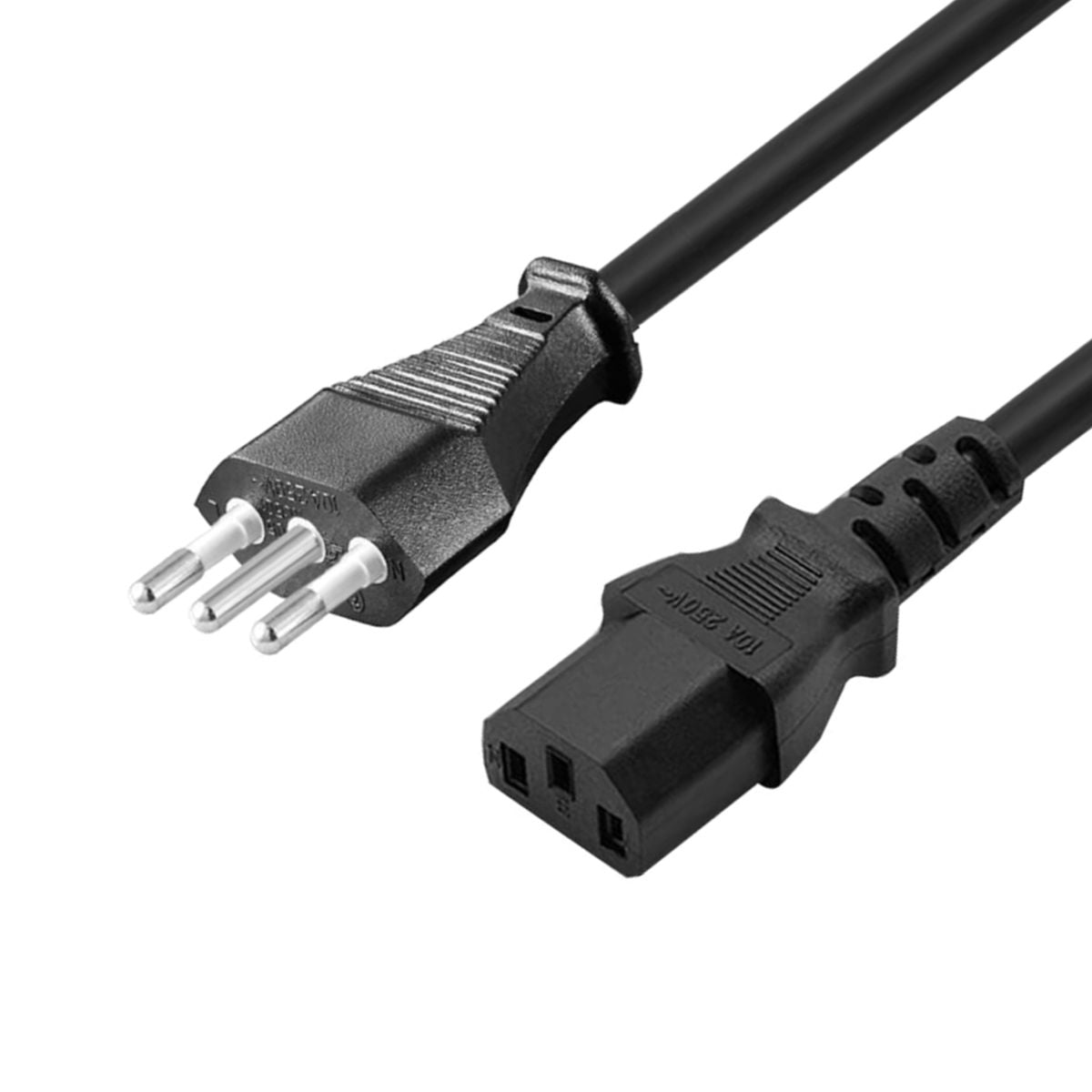

| C13 / C14 | Cavo PC, "a tre poli" | 3 (con terra) | Computer, monitor, stampanti, UPS, amplificatori |
| C19 / C20 | Cavo 16A per rack | 3 (con terra) | UPS di potenza, PDU, armadi rack, server |

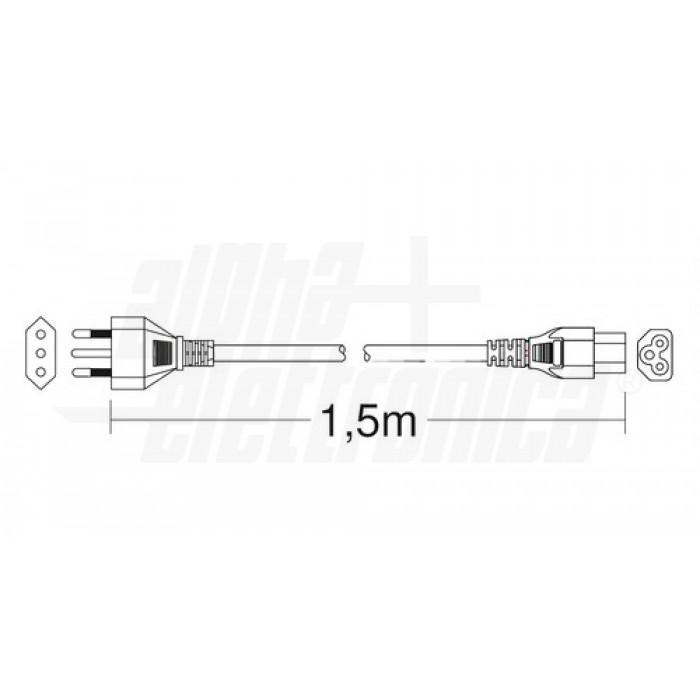

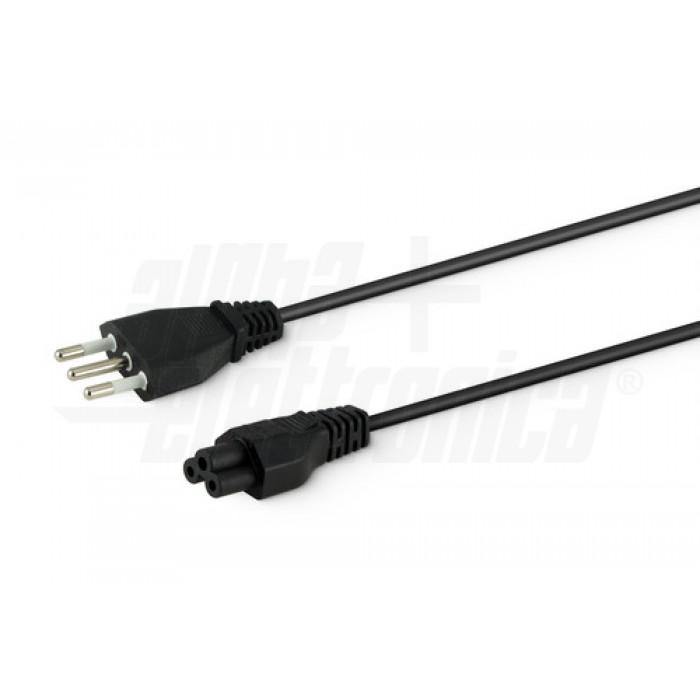

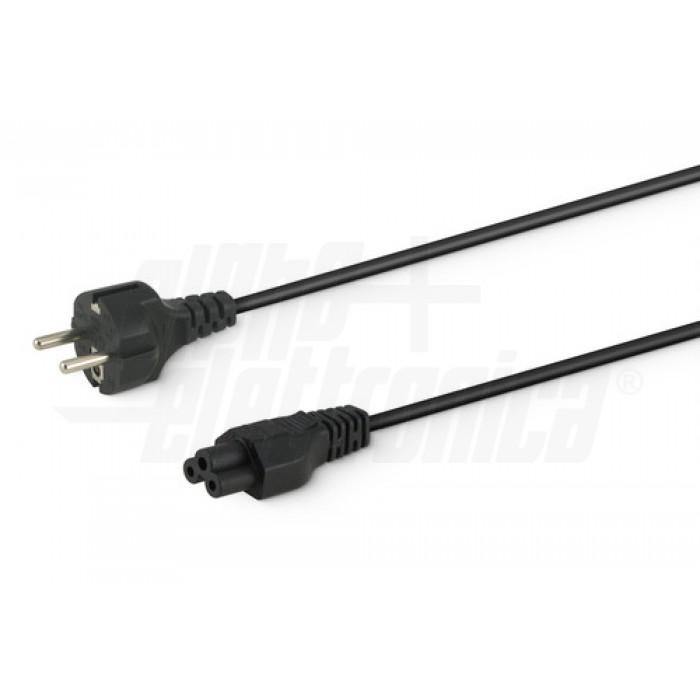

| C5 / C6 | Trifoglio, "Mickey Mouse" | 3 (con terra) | Alimentatori notebook, proiettori |
| C7 / C8 | "Otto", figure-8 | 2 (senza terra) | Radio, console, piccoli alimentatori, ricaricatori |
Dall'altro lato: quale spina
Il connettore IEC è solo metà della scelta. Dall'altro capo trovi la spina Schuko (tedesca, a poli tondi con contatti di terra laterali), la spina italiana 10A o 16A, la spina CEE industriale blu da 16A per quadri e cantieri, oppure la spina americana a lamelle per apparecchi importati. Su un impianto italiano moderno la Schuko entra nelle prese bipasso e universali; su prese solo italiane vecchio tipo può servire un adattatore.
10A o 16A: quando la differenza conta
Sotto i 10 ampere si sta con C13/C14, che coprono la stragrande maggioranza degli apparecchi da ufficio e da casa. Si passa al C19/C20 da 16A quando l'apparato assorbe davvero di più: gruppi di continuità di potenza, PDU d'armadio, server. Non è una scelta estetica: un cavo sottodimensionato scalda sul connettore e nel tempo lo deteriora. Se il tuo gruppo di continuità ha ingresso C20, il cavo giusto è C19.
Adattatori angolari e salvaspazio

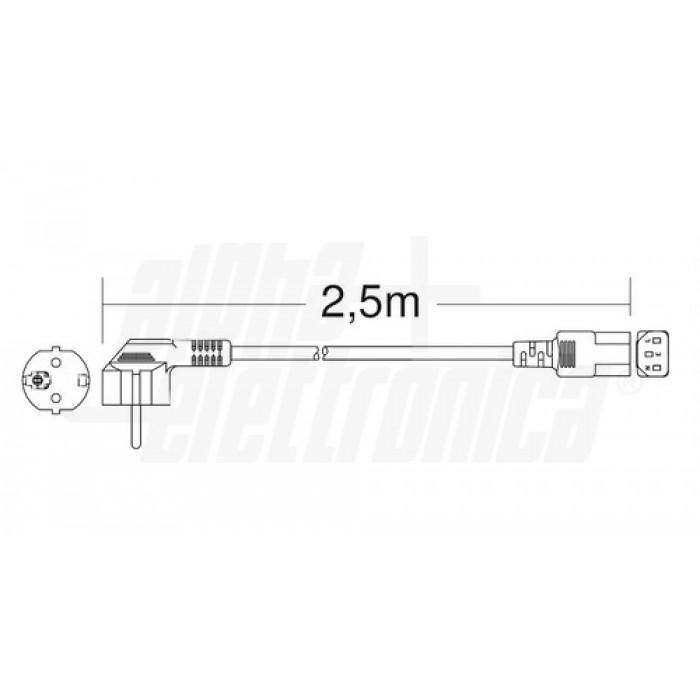

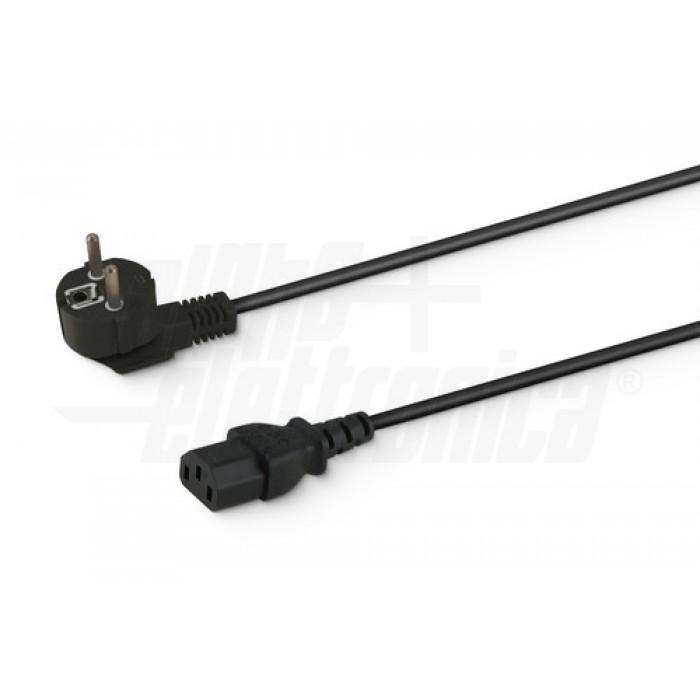

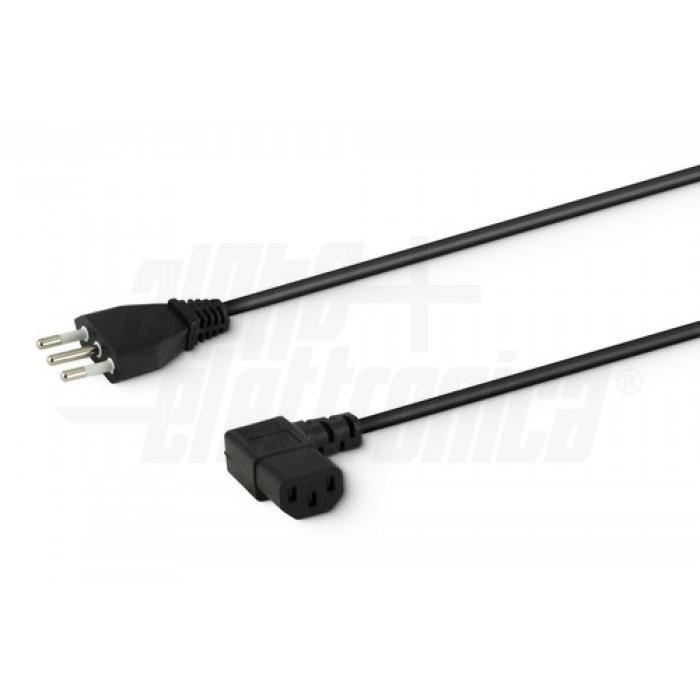

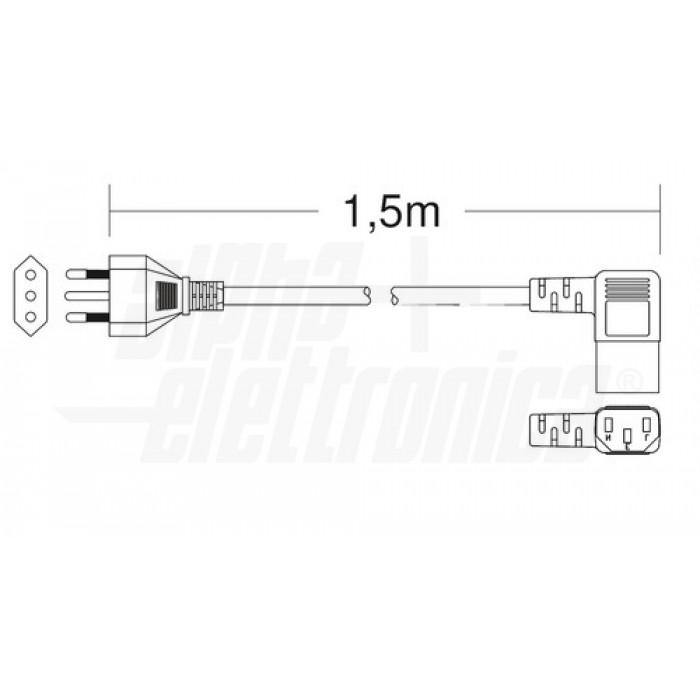

Dietro un armadio rack o un mobile porta-TV il cavo dritto costringe a una piega secca sul connettore. Gli adattatori angolari IEC (C13/C14, C19/C20, C7/C8, C5/C14) e le spine Schuko angolari salvaspazio permettono di guadagnare diversi centimetri e di non forzare la presa dell'apparecchio.
In questa sezione trovi anche gli splitter DC 5,5 × 2,1 mm a 2, 4 e 8 uscite, per alimentare più dispositivi in bassa tensione da un singolo alimentatore.
Il consiglio del banco. Quando ci chiedono "il cavo del computer" nove volte su dieci è un C13 con spina Schuko, ma non sempre. Il modo più rapido per non sbagliare è fotografare la presa sull'apparecchio: tre fori a trapezio è un C14 (quindi cavo C13), tre fori a trifoglio è un C6 (cavo C5), due fori a otto è un C8 (cavo C7). Il C19 è più grande e squadrato, si riconosce a colpo d'occhio.
Domande frequenti
Come faccio a sapere quale cavo mi serve?
Guarda la presa sull'apparecchio, non il cavo che hai perso. Tre poli a trapezio: ti serve un C13. Tre poli a trifoglio: un C5. Due poli a otto: un C7. Presa grande e squadrata su un UPS o un rack: un C19.
Posso usare un cavo C13 al posto di un C19?
No, i connettori non sono compatibili meccanicamente e il C13 non è dimensionato per 16A. Esistono adattatori C13/C20 e C19/C20 per casi specifici, ma vanno usati solo se l'assorbimento reale dell'apparecchio resta nei limiti del cavo.
Un cavo più lungo fa perdere potenza?
Su lunghezze domestiche l'effetto è trascurabile. Diventa rilevante solo su tratte lunghe e con assorbimenti alti, dove serve una sezione dei conduttori adeguata. Per gli apparecchi di potenza scegli comunque la lunghezza minima sufficiente.
Che differenza c'è tra Schuko e spina italiana?
La Schuko ha poli tondi più grossi e la terra su due lamelle laterali; la spina italiana ha tre poli allineati. Le prese bipasso e universali italiane accettano entrambe. Su prese solo italiane la Schuko non entra e serve un adattatore, che trovi fra gli adattatori elettrici.
Cosa vuol dire "tripolare"?

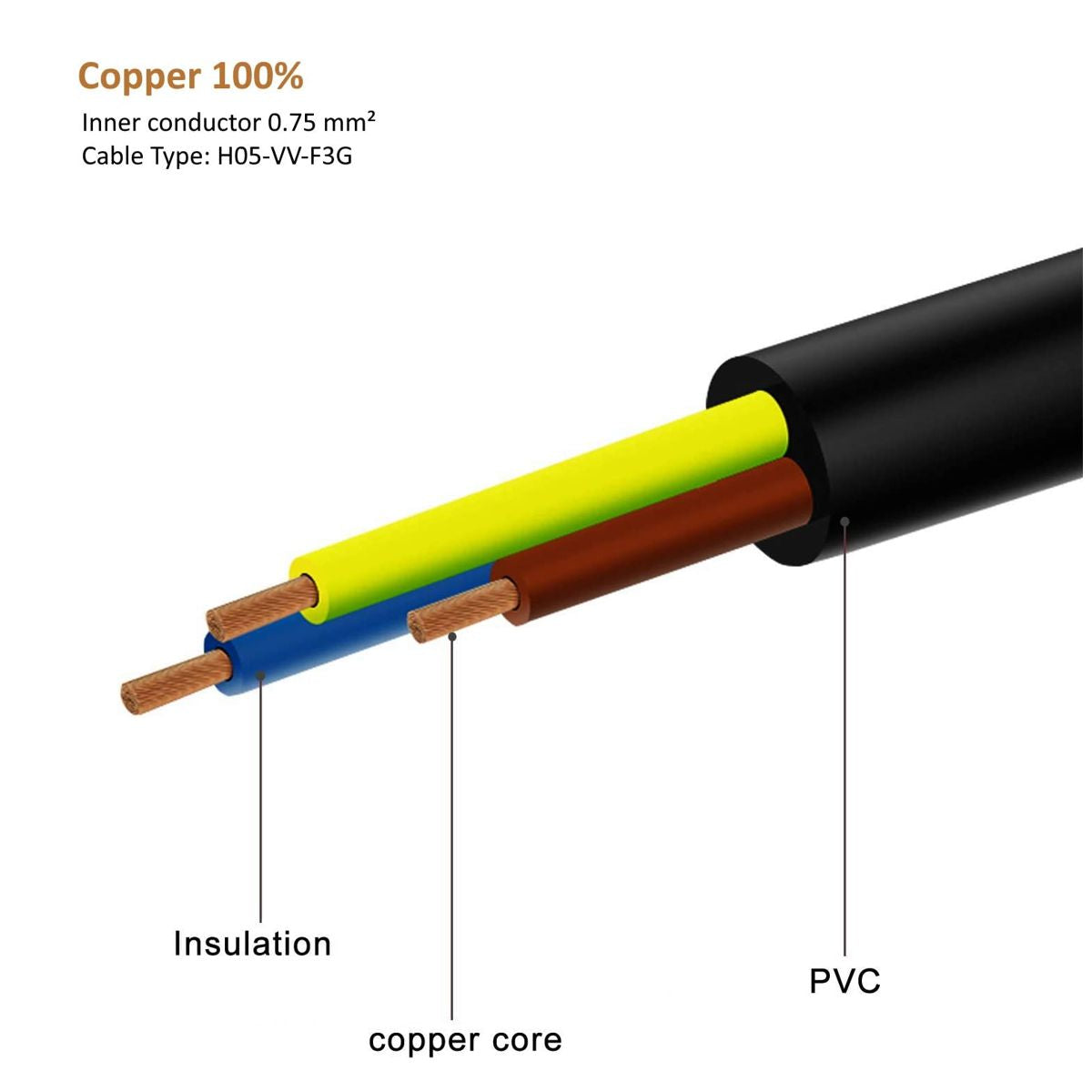

Che il cavo ha tre conduttori: fase, neutro e terra. Su apparecchi con involucro metallico o in classe I la terra non è opzionale, è la protezione contro i contatti indiretti. Non sostituire mai un cavo tripolare con uno bipolare.
Per la panoramica completa vedi cavi di raccordo; per multiprese e prolunghe vedi multiprese elettriche.
